Liofilizador

Matton diseña y fabrica liofilizadores (también llamado liofilizadores) para su aplicación en los sectores alimentario, farmacéutico, nutracéutico y de I+D. Desde unidades piloto compactas para el desarrollo de ciclos hasta sistemas continuos de alta capacidad, nuestros liofilizadores están diseñados para un control repetible del vacío, una gestión precisa de la temperatura de estante, una capacidad eficiente del condensador y un rendimiento documentado y validado mediante pruebas de aceptación en fábrica (FAT). La experiencia interna de Matton en refrigeración (sistemas de amoníaco o CO₂), el diseño mecánico modular y los servicios de I+D de procesos significan que los equipos de compras y los ingenieros de procesos reciben una solución de liofilización llave en mano que cumple los requisitos GMP, HACCP y de validación del comprador.

Tipos y configuraciones

Los liofilizadores Matton se ofrecen en configuraciones modulares para adaptarse a los requisitos del producto, el rendimiento y las limitaciones de las instalaciones:

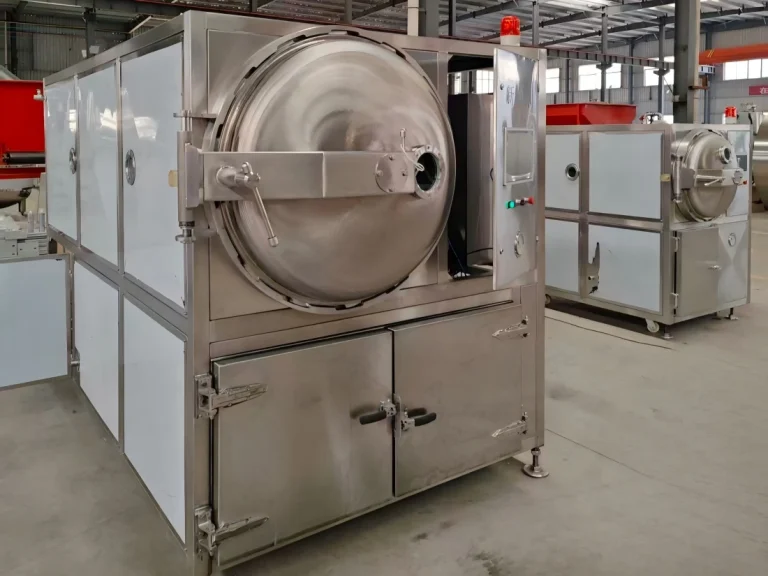

• Liofilizadores piloto / de laboratorio - Tamaño reducido, control preciso de la temperatura de estante, ideal para el desarrollo de ciclos, I+D y producción de lotes pequeños. A menudo se utiliza con mapeo térmico, pruebas de humedad Karl Fischer y bastidores de muestras a escala piloto.

• Liofilizadores comerciales / por lotes - Cámaras de lotes de capacidad media con múltiples estantes, diseñadas para series a escala de producción. Adecuadas para ingredientes alimentarios, probióticos, extractos botánicos y pequeños lotes farmacéuticos.

• Liofilizadores industriales / de gran capacidad - grandes sistemas multiestante o multicámara, incluidas soluciones de liofilización en cascada o en continuo para alimentos de alto rendimiento y API farmacéuticos a granel.

• Liofilizadores continuos - para modelos de procesamiento continuo o de muy alto rendimiento; diseñado para una distribución uniforme del calor e integrado con la congelación previa y el envasado posterior.

Cada configuración se puede configurar en función de la superficie del estante, la capacidad del condensador, el tamaño del sistema de vacío y las características de control para adaptarse a la masa térmica y la carga de humedad del producto específico.

Componentes principales y características técnicas

Un liofilizador fiable es más que una cámara de vacío: es un sistema de subsistemas térmicos, de transferencia de masa y de control:

• Cámara de vacío y estantes: Estantes mecanizados con precisión y con transferencia uniforme del calor, la temperatura típica de los estantes oscila entre -50 °C y +70 °C en función del método de calentamiento (calentamiento de los estantes mediante fluido térmico, eléctrico o vapor). Los estantes incorporan un control rápido y uniforme de la temperatura para gestionar los índices de sublimación.

• Unidad condensadora (trampa fría): capacidad del condensador diseñada para capturar el vapor sublimado; el tamaño del condensador es un parámetro crítico (kg H₂O/día o kW) que debe coincidir con la tasa de sublimación del producto y el tiempo de funcionamiento del ciclo previsto.

• Bombas de vacío y bombas de desbaste: normalmente bombas rotativas de paletas multietapa, bombas secas o combinaciones raíces/respaldo dimensionadas para el nivel de vacío final y el caudal de humedad. Considere las opciones de vacío sin aceite para las necesidades farmacéuticas/GMP.

• Sistema de refrigeración: planta de refrigeración de baja temperatura para mantener los puntos de ajuste del condensador; Matton ofrece sistemas de refrigeración de amoníaco (NH₃) y CO₂ (R-744) con opciones de diseños en cascada para temperaturas de condensador muy bajas.

• Sistema de calefacción: Calentamiento del estante mediante cartuchos calefactores eléctricos, circuitos de fluido térmico o camisa de vapor para gestionar las fases de secado primario y secundario. Un buen ancho de banda de control (rampa rápida) reduce el tiempo de ciclo.

• Control y automatización: Control de recetas basado en PLC, bucles PID para el control de la temperatura de los estantes y del condensador, control del vacío, gestión de alarmas, registro de datos e integración MES opcional. Los sectores regulados disponen de trazabilidad de lotes y registros a prueba de manipulaciones.

• Manipulación de cargas y estanterías: bandejas deslizantes, carros o entrada/salida automatizada para sistemas de mayor rendimiento; diseño de materiales y accesorios optimizado para una carga uniforme y mínimos puntos fríos.

• Instrumentación: termopares calibrados, transductores de presión, vacuómetros (Pirani, cátodo frío) y sondas de temperatura del producto para la cartografía térmica y la validación.

Nota de LSI: los ingenieros deben hacer referencia a velocidad de sublimación, coeficiente de transmisión térmica (valor U), nivel de vacío (mbar o Pa) y humedad residual (% p/p) a la hora de dimensionar los sistemas.

Opciones de refrigeración: amoníaco frente a CO₂ (y opciones en cascada)

La estrategia de refrigeración afecta a los gastos de capital, los costes de explotación, la huella medioambiental y la complejidad de la normativa:

• Amoníaco (NH₃): Excelente eficiencia termodinámica para grandes cargas de condensador; menor energía por kW de refrigeración para capacidades industriales. Requiere técnicos formados, el cumplimiento de los códigos locales sobre amoníaco y medidas de seguridad específicas (ventilación, detección de fugas). Preferido para grandes liofilizadores industriales en los que la eficiencia energética y el coste total de propiedad son importantes.

• CO₂ (R-744): refrigerante de bajo potencial de calentamiento global (GWP), aceptación normativa más fácil en algunas jurisdicciones; el rendimiento a temperaturas de condensador muy bajas puede requerir el diseño de sistemas en cascada o transcríticos. Los sistemas de CO₂ se adoptan cada vez más cuando la política medioambiental o las restricciones sobre refrigerantes favorecen las opciones de bajo PCA.

• Sistemas en cascada: combinan refrigerantes (por ejemplo, NH₃ primario, CO₂ secundario) para alcanzar temperaturas muy bajas de forma eficiente. Útil para la liofilización de especialidades farmacéuticas que requieren puntos de ajuste del condensador por debajo de -80 °C.

Factores de decisión: temperatura requerida del condensador, normativa local sobre refrigerantes, conocimientos de las instalaciones, modelización del coste total de propiedad (energía + mantenimiento) e infraestructura de seguridad.

Ciencia del proceso: secado primario, secado secundario y humedad residual

Comprender las etapas de liofilización es esencial para el diseño del ciclo y el dimensionamiento del liofilizador.

1. Congelación (preacondicionamiento): La estrategia de congelación controlada (lenta frente a rápida) afecta al tamaño de los cristales de hielo; los cristales más grandes suelen permitir una sublimación más rápida, pero pueden influir en la estructura porosa y en la calidad del producto final. Los ingenieros deben documentar los perfiles de nucleación y congelación.

2. Secado primario (sublimación): al vacío, el hielo se sublima del producto; la temperatura de la plataforma y la presión de la cámara se controlan para mantener la temperatura del producto por debajo de los puntos de colapso o eutéctico. La duración del secado primario depende del flujo de calor al producto y de la capacidad de transporte de vapor (condensador y sistema de vacío).

3. Secado secundario (desorción) - eleva la temperatura de conservación (normalmente al vacío) para eliminar el agua ligada y alcanzar la humedad residual objetivo (normalmente expresada como % p/p o actividad del agua, aw). Los objetivos de humedad residual varían según el producto: los productos farmacéuticos suelen requerir <1,5% p/p; las aplicaciones alimentarias varían ampliamente (por ejemplo, 1-6% dependiendo de la vida útil prevista y de la rehidratación).

Análisis clave: Valoración Karl Fischer por la humedad, DSC/Tg’ para la temperatura de colapso, isotermas de sorción de humedad para la predicción de la vida útil.

Controles, automatización e integridad de los datos

Los equipos de adquisiciones y control de calidad esperan una automatización sólida:

• Gestión de recetas: Las recetas almacenan valores de consigna, rampas, tiempos de permanencia y límites de alarma para obtener series de producción repetibles.

• Cartografía de la temperatura del producto: apoya la validación y garantiza el cumplimiento del punto frío. Matton suministra cartografía térmica durante FAT y SAT.

• Registro de datos: Registro continuo de la temperatura de la estantería, las lecturas del termopar del producto, la presión de la cámara y la temperatura del condensador. Los registros pueden exportarse en CSV/PDF e integrarse con MES para la trazabilidad.

• Ciberseguridad y asistencia a distancia: acceso remoto VPN seguro, cuentas de operador basadas en funciones y registros de auditoría a prueba de manipulaciones para entornos regulados.

• Alarmas y enclavamientos: Sistema de alarma de varios niveles con procedimientos automáticos de parada segura, especialmente en caso de pérdida de refrigeración o vacío.

Diseño para la limpieza, la higiene y las buenas prácticas de fabricación

Para los sectores alimentario y farmacéutico, la ingeniería higiénica es obligatoria:

• Materiales: Acero inoxidable 316L para superficies en contacto con el producto, electropulido cuando sea necesario para aplicaciones farmacéuticas o de alta limpieza.

• Acabado superficial: Los valores Ra especificados para las superficies de contacto; las esquinas redondeadas y la geometría drenable reducen los puntos de refugio bacteriano.

• Limpiabilidad: Compatibilidad CIP para componentes de estanterías y cámaras cuando proceda; las bandejas extraíbles y los racores de desconexión rápida reducen el tiempo de inactividad para la limpieza.

• Control de la contaminación: protocolos de presión positiva/negativa, filtración HEPA para reposición de gas ambiente si es necesario, e interfaces específicas de sala blanca para aplicaciones asépticas.

Pruebas de aceptación en fábrica (FAT), validación y paquete de documentación

El paquete estándar de FAT y documentación de Matton responde a las necesidades de contratación y reglamentación:

• Ámbito FAT: comprobaciones mecánicas, prueba de mantenimiento del vacío, verificación de la capacidad del condensador, mapeo térmico a través de posiciones de carga representativas, pruebas de funciones de control y verificación lógica del PLC.

• Documentos de validación: Informe FAT, informe de mapeo térmico, certificados de materiales, registros de soldadura, esquemas eléctricos, certificados de calibración y PNT.

• Pruebas de testigos: opciones de testigo cliente o tercero disponibles; se proporcionan pruebas de vídeo y fotográficas.

• Apoyo a la cualificación: Plantillas IQ/OQ/PQ (Installation, Operational, Performance Qualification) y asistencia disponibles para clientes farmacéuticos.

Tabla: Resultados típicos del FAT

Especificaciones típicas y ejemplo de lista de materiales

Tabla: Ejemplos de gamas de especificaciones técnicas (ilustrativas)

Tabla: Ejemplo de lista de materiales (simplificada)

Plazos de entrega típicos (de fábrica): fabricación mecánica 6-12 semanas; skid de refrigeración 6-10 semanas; control e instrumentación 3-6 semanas. Matton proporciona un calendario de plazos de entrega específico para cada proyecto en los presupuestos.

Instalación, puesta en marcha y pruebas de aceptación in situ (SAT)

Matton se encarga de la ejecución completa del proyecto:

1. Encuesta previa a la instalación: Comprobar los cimientos, la disponibilidad de los servicios (kW eléctricos, agua refrigerada, vapor, aire comprimido) y el trazado.

2. Instalación mecánica y de refrigeración: conexión de refrigeración, tuberías del sistema de vacío y colocación de la cámara.

3. Instalación y puesta en marcha de controles: Carga de lógica PLC, configuración de pantallas HMI, pruebas de recetas y verificación de alarmas.

4. SAT: validar los criterios de aceptación críticos (mantenimiento del vacío, rendimiento del condensador, uniformidad térmica) in situ con series de muestras según sea necesario.

5. Formación y traspaso: formación de operadores y mantenimiento, entrega de PNT y entrega de piezas de repuesto.

Contratos de mantenimiento, piezas de recambio y servicios

Un liofilizador es un bien de capital que requiere mucho servicio. Recomendaciones clave:

• Kit de piezas de repuesto: sellos de vacío, juntas, termopares, aceite para bombas de vacío o módulos de recambio, válvulas de expansión y filtros secadores.

• Mantenimiento preventivo: intervalos de mantenimiento de la bomba de vacío, programa de descongelación y limpieza del condensador, comprobaciones del calentador de estantes y calibración del control.

• Contratos de servicio y SLA: opciones de acuerdos de nivel de servicio con tiempos de respuesta específicos, piezas almacenadas in situ y supervisión remota.

• Diagnóstico a distancia: Controladores con VPN para recuperación de registros, triaje de alarmas y actualizaciones remotas.

Tabla: Piezas de recambio recomendadas (ejemplo)

I+D de procesos, desarrollo de recetas y apoyo a la ampliación

El valor añadido de Matton incluye desarrollo del proceso de liofilización:

• Servicios analíticos: DSC para Tg’, Karl Fischer para objetivos de humedad, pruebas de textura y rehidratación para alimentos.

• Estudios piloto: desarrollo de ciclos en liofilizadores piloto, cartografía térmica y ensayos de repetibilidad.

• Modelización de la ampliación: extrapolación de la tasa de sublimación, dimensionamiento del condensador y escalado del sistema de vacío para predecir los tiempos de los ciclos industriales.

• Documentación: recetas de ciclos validados, registros de lotes y protocolos de transferencia para la entrega a los equipos de producción.

Lista de control de las adquisiciones y principales factores de coste

Comprar un liofilizador requiere prestar atención a los conductores técnicos y comerciales:

• Características del producto: porcentaje de sólidos, tamaño de las partículas, puntos de fusión, Tg’ y humedad residual aceptable.

• Rendimiento y frecuencia de los lotes: determina la superficie de la estantería y el tamaño del condensador.

• Requisitos de validación: Los compradores de productos farmacéuticos necesitan apoyo IQ/OQ/PQ, conformidad con CFR 21 Parte 11 y documentación.

• Huella de servicios públicos y preparación de las instalaciones: la potencia frigorífica, la alimentación eléctrica y la evacuación del vacío.

• Coste total de propiedad: el consumo de energía (kW/tonelada de agua extraída), los intervalos de mantenimiento y la disponibilidad de piezas de recambio.

Breve lista de control de la contratación pública:

• Proporcionar muestras representativas del producto y humedad residual objetivo.

• Especifique el tamaño de lote requerido y el tiempo de ciclo objetivo.

• Definir los criterios de aceptación (mantenimiento del vacío, F0 en su caso, humedad residual).

• Necesidades de documentación del Estado (FAT, certificados de calibración, certificados de material).

• Confirme la disponibilidad de los servicios y el emplazamiento.

Preguntas frecuentes

P1: ¿Cómo puedo dimensionar el condensador de mi liofilizador?
A1: El dimensionamiento del condensador se basa en la tasa de sublimación esperada (kg H₂O/hr) durante el secado primario y el margen deseado para las peores cargas. Proporcione a Matton muestras de liofilización o datos de laboratorio (flujo de sublimación, tiempo de secado) y modelaremos la capacidad del condensador (kg/día o kW) y recomendaremos la configuración de refrigeración (NH₃/CO₂/cascada).

P2: ¿Qué configuración de bomba de vacío es mejor para las aplicaciones farmacéuticas frente a las alimentarias?
A2: Para entornos farmacéuticos/GMP, a menudo se prefieren bombas secas exentas de aceite o sistemas de raíces con respaldo para eliminar el riesgo de contaminación por aceite. Para aplicaciones alimentarias de gran tamaño en las que son aceptables algunas bombas de desbaste con aceite, las bombas rotativas de paletas selladas con aceite o los sistemas con respaldo de raíces proporcionan una alta velocidad de bombeo a un coste inferior. Matton recomienda configuraciones basadas en el vacío final requerido, la carga de vapor de agua y los requisitos de limpieza.

P3: ¿Pueden configurarse los liofilizadores Matton para la baja humedad residual que necesitan los probióticos o los productos biológicos?
A3: Sí. Diseñamos perfiles de calentamiento de estantes, temperaturas de condensadores y rampas de secado secundario a medida para alcanzar objetivos específicos de humedad residual. El apoyo analítico (Karl Fischer) y los procedimientos de rampa controlada/SAT forman parte de nuestra oferta de desarrollo de procesos.

P4: ¿Cuáles son los costes energéticos típicos y cómo puedo reducirlos?
A4: Los motores del coste energético son la refrigeración (condensador), el consumo eléctrico de las bombas de vacío y el calentamiento de las estanterías. Entre las estrategias para reducir el consumo de energía figuran el dimensionamiento correcto del condensador/refrigeración, la recuperación del calor de los condensadores, los accionamientos de frecuencia variable para compresores y bombas, y la optimización de los ciclos para minimizar el secado excesivo.

P5: ¿Qué documentación aportan para respaldar la validación y la contratación?
A5: Matton suministra protocolos FAT, informes de mapeo térmico, certificados de material y de laminación, registros de soldadura, esquemas eléctricos, certificados de calibración, procedimientos normalizados de trabajo y plantillas IQ/OQ/PQ cuando es necesario. También hay disponibles opciones de testigos externos y vídeos de muestras.
